Aankooptips Overige aankoop voor je RatRig Stronghold
Zaken die je niet bij RatRig zelf kan bestellen, maar die je wel nodig hebt op je machine.
Ik heb gereedschap niet hier in opgenomen; dat is al genoeg voor een aparte lijst
Prijsindicatie:

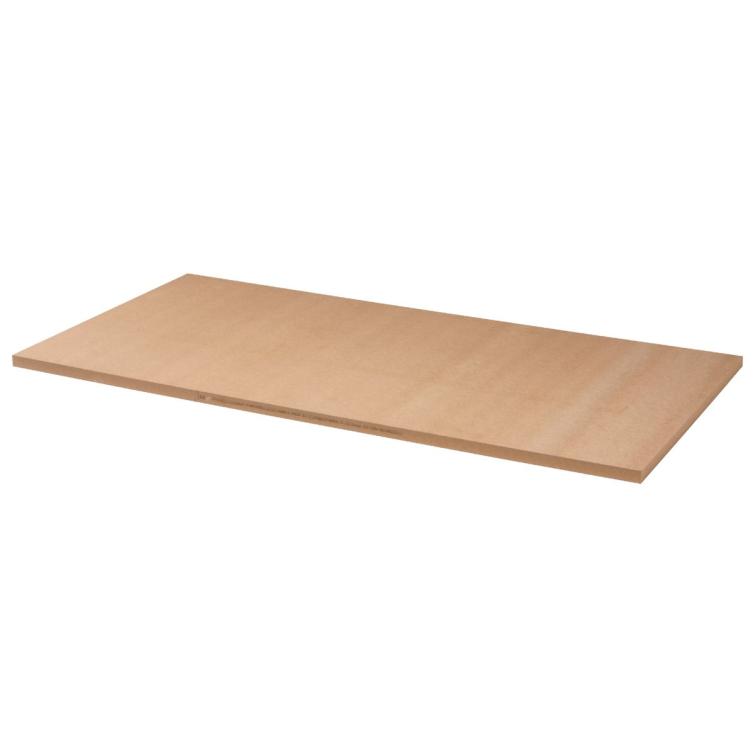

Spoilboard: 22mm MDF
Je spoilboard wordt niet meegeleverd en zal je zelf moeten regelen.
MDF is niet het meest fijne spul om mee te werken, maar wel goed en goedkoop als spoilboard en verkrijgbaar bij iedere bouwmarkt. Neem hiervoor de 22MM variant. Wanneer je 22mm MDF strips gebruikt, zijn deze 5mm hoger dan de elders genoemde C profielen en heb je zodoende flink wat ruimte om je plaat te 'vlakken', of om in je spoilboard te frezen voordat je de aluminium profielen raakt. En ben je er klaar mee? Dan leg je er gewoon een nieuwe strip in.
Zorg wel dat je bij het vlakken van je spoilboard goede stofafzuiging (liefst een dustboot) hebt, en goed ventileert!!
ps; wil je je spoilboard makkelijk vervangbaar maken, zorg dan dat je zowel de gaten in de tafel als de gaten in je spoilboard met de cnc zelf maakt, zodat je deze eenvoudig kan reproduceren. Heb je hier hulp bij nodig? Neem vooral contact op.

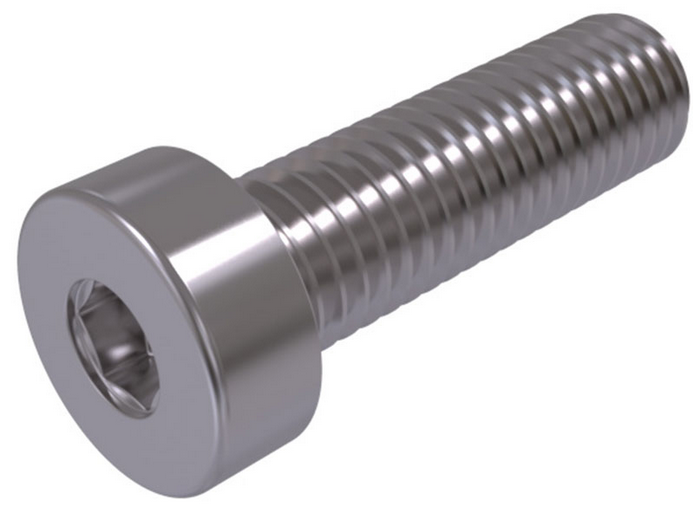

DIN 7984 M8 x 25mm Lage cilinderkopschroef 50 stuks
Deze lage cilinderkopschroeven hebben een net wat kortere kop (5mm), waardoor ze minder hoog uitsteken. Hierdoor zijn deze beter geschikt om je spoilboard vast te schroeven.

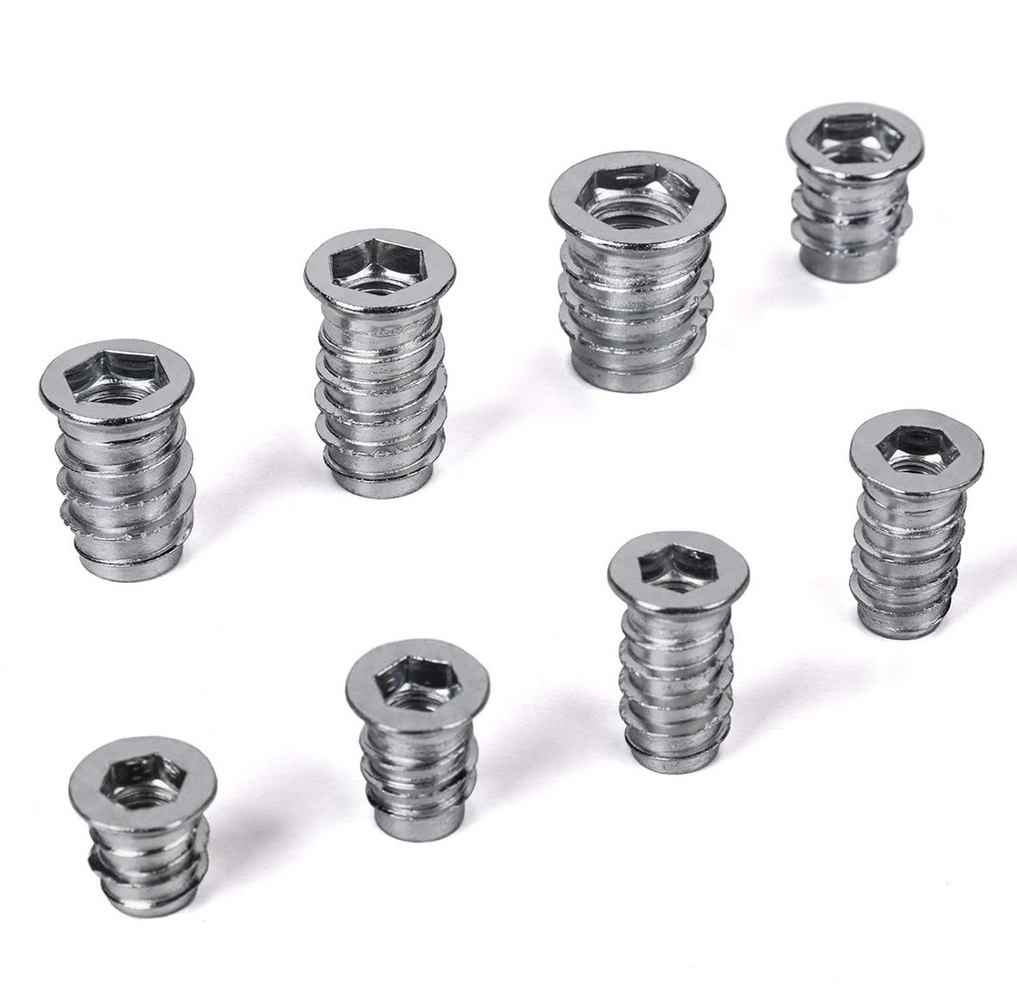

Een handige tip bij de bouw van de Stronghold One of Pro CNC is om het dwarskruis niet te gebruiken en zowel de machine als het spoilboard aan de tafel vast te zetten. Het spoilboard kan je dan in strips afwisselen met de C profielen. Om deze strips vast te zetten op de tafel zijn deze indraaimoffen handig. Boor een M10 gat, chamfer dit licht zodat de moffen kunnen verzinken en draai deze moffen er vervolgens in. Daarna steek je M8 bouten door het spoilboard in de tafel.
Voor 18mm tafelblad neem M8x15mm, Als je een dikker tafelblad hebt kan je een langere maat nemen
C Profielen zijn goed geschikt om tussen je spoilboard te leggen als houvast voor M8 bouten waarmee je je werkstuk vast kan klemmen. (Let wel; de bout steek je naar boven)
De prijs van dit C Profiel is naar mijn mening aan de hoge kant (let ook op de verzendkosten!), dus als je het elders goedkoper kan vinden doe dat vooral.
Let dan op de volgende maten: 17 x 11 mm, Groefafmetingen: 13 x 7 mm, geschikt voor M8 bout/schroef, met voorgeboorde gaten.

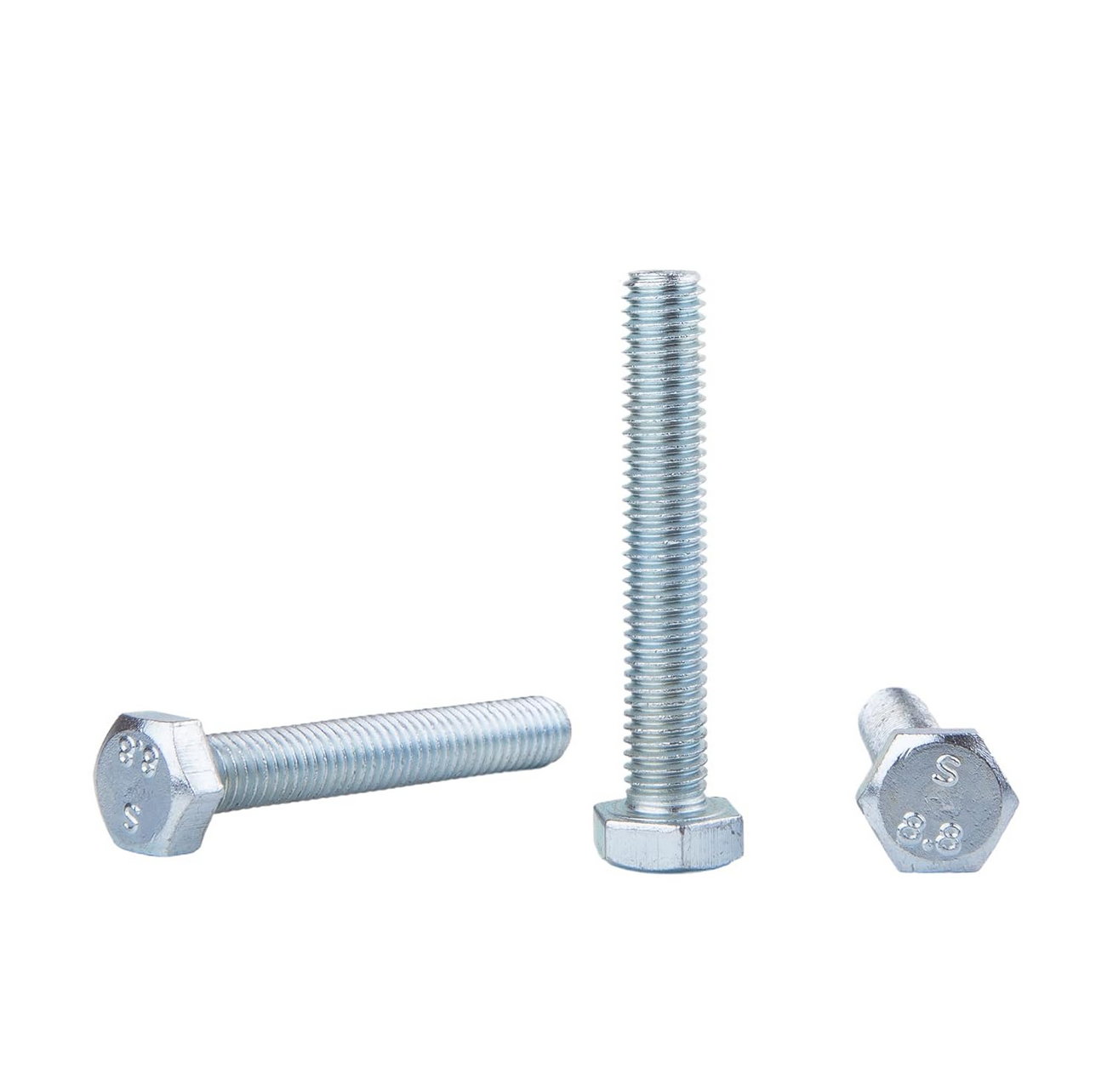

M8 Bouten voor in de C profielen, om vast te zetten met de Greepmoeren.
DIN933 past omgekeerd precies in deze profielen.
Qua maat wil je eigenlijk wat verschillende lengtes hebben, zodat ze niet te hoog boven je werkstuk uitsteken. Zelf gebruik ik het meest 50mm en 70mm.
Ze zijn te vinden in elke bouwmarkt, Amazon en RVSpaleis.

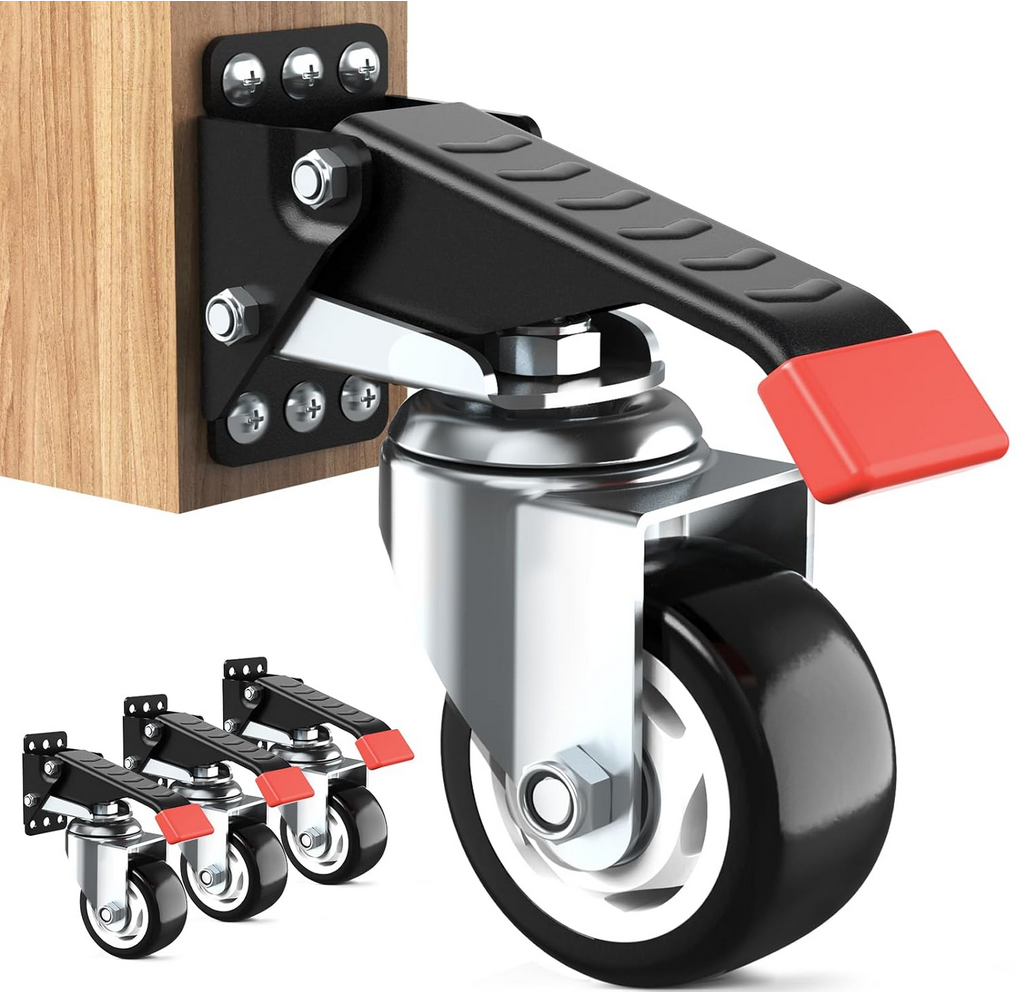

Wanneer je de CNC machine opgebouwd hebt en op een tafel in de hoek hebt gezet wil je deze eigenlijk niet meer verplaatsen. Maar helaas moet dat soms toch. Deze intrekbare wielen zorgen dat hij normaliter stevig staat, maar indien nodig op wielen weg kan rijden.
Het handige aan deze intrekbare wielen is dat je alleen maar de twee middelste gaten nodig hebt wanneer je de RatRig Workbench hebt (meer houvast in aluminium dan in hout) en dat je met M6 boutjes en Tnut moeren (of gaten oprekken naar M8) ze eenvoudig vastzet in de sleuf.
Letterlijk degene die ik heb zijn niet meer te koop, maar er zijn genoeg gelijke varianten.

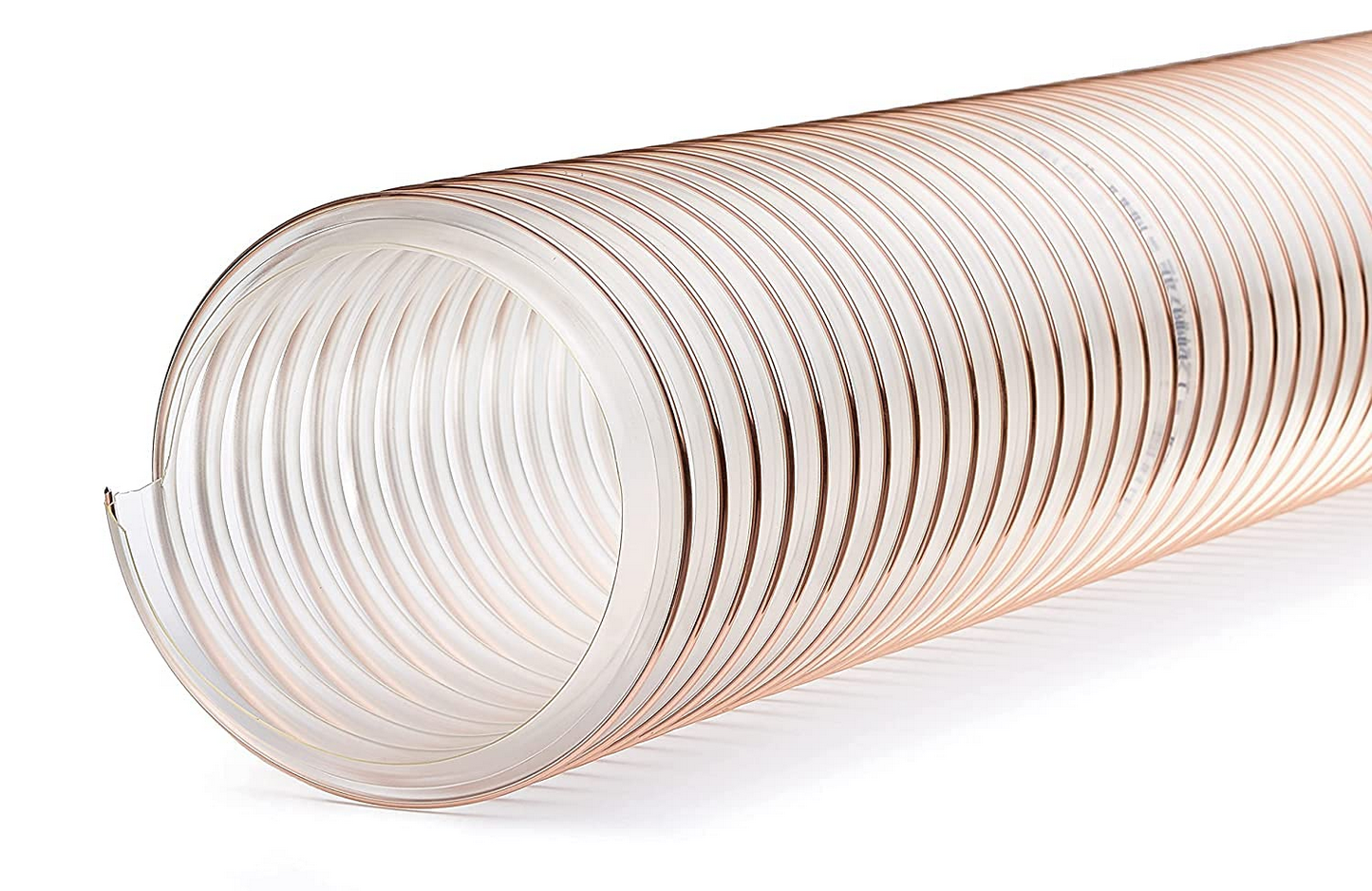

Uitstekende kwaliteit en door het ingesloten koperdraad zowel stevig als antistatisch (mits dit doorloopt naar je apparaat.
Er zijn meer leveranciers te vinden maar let dan vooral op de diameter en lengte.
In dit geval gaat het om 5 meter, wat voor mij meer dan genoeg is.

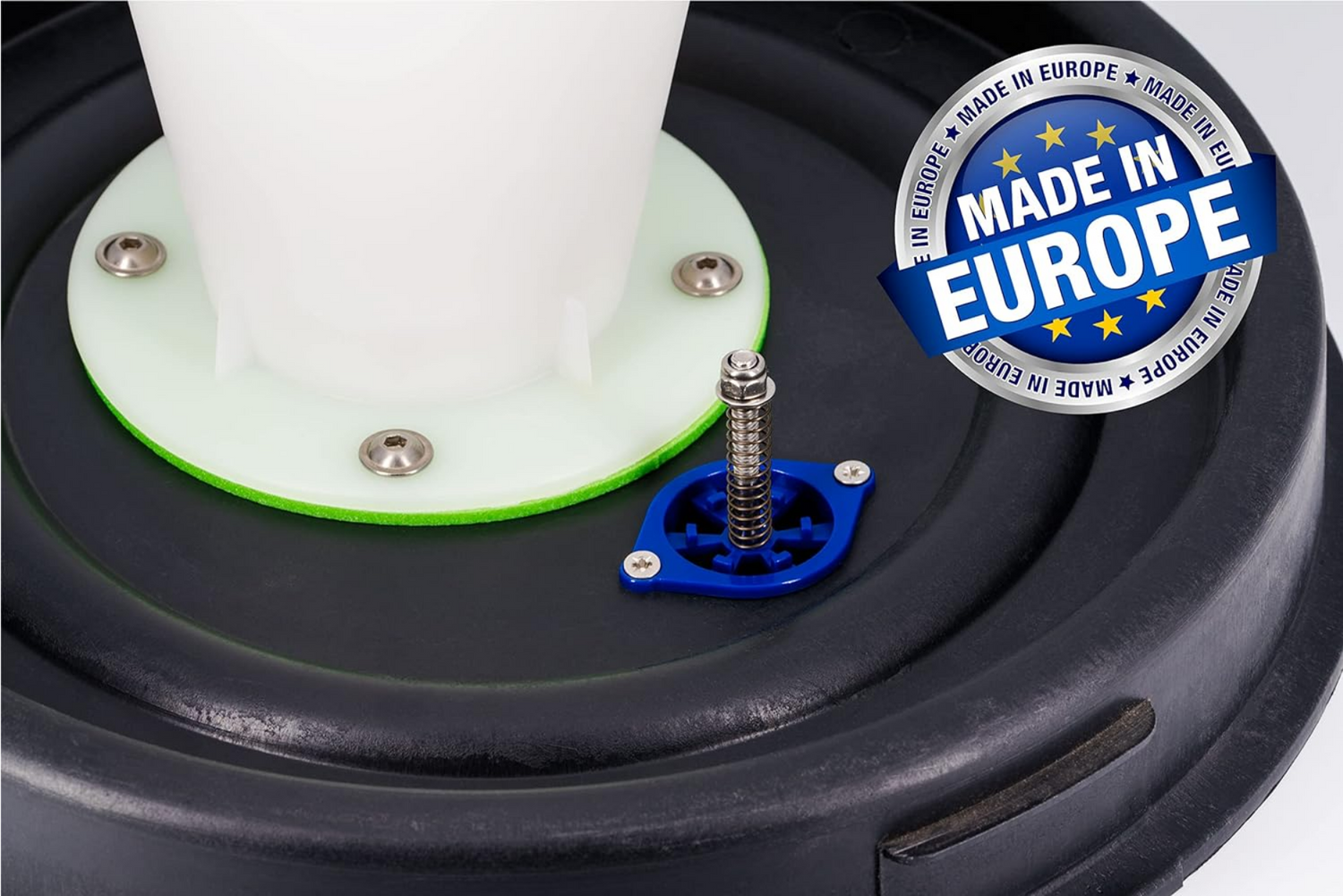

Dit overdrukventiel beschermt je vat tegen een te lage druk. Dit kan ontstaan als de afzuigmond geblokkeerd of te nauw is. Geen idee waarom het een overdrukventiel heet, want het laat juist lucht binnenstromen als de druk in het vat te laag is zodat het niet implodeert.
Tip; Ik heb er 2 nodig voor de ton die ik gebruik in combinatie met mijn Camvac stof afzuiging. En dat is al de Single motor versie.

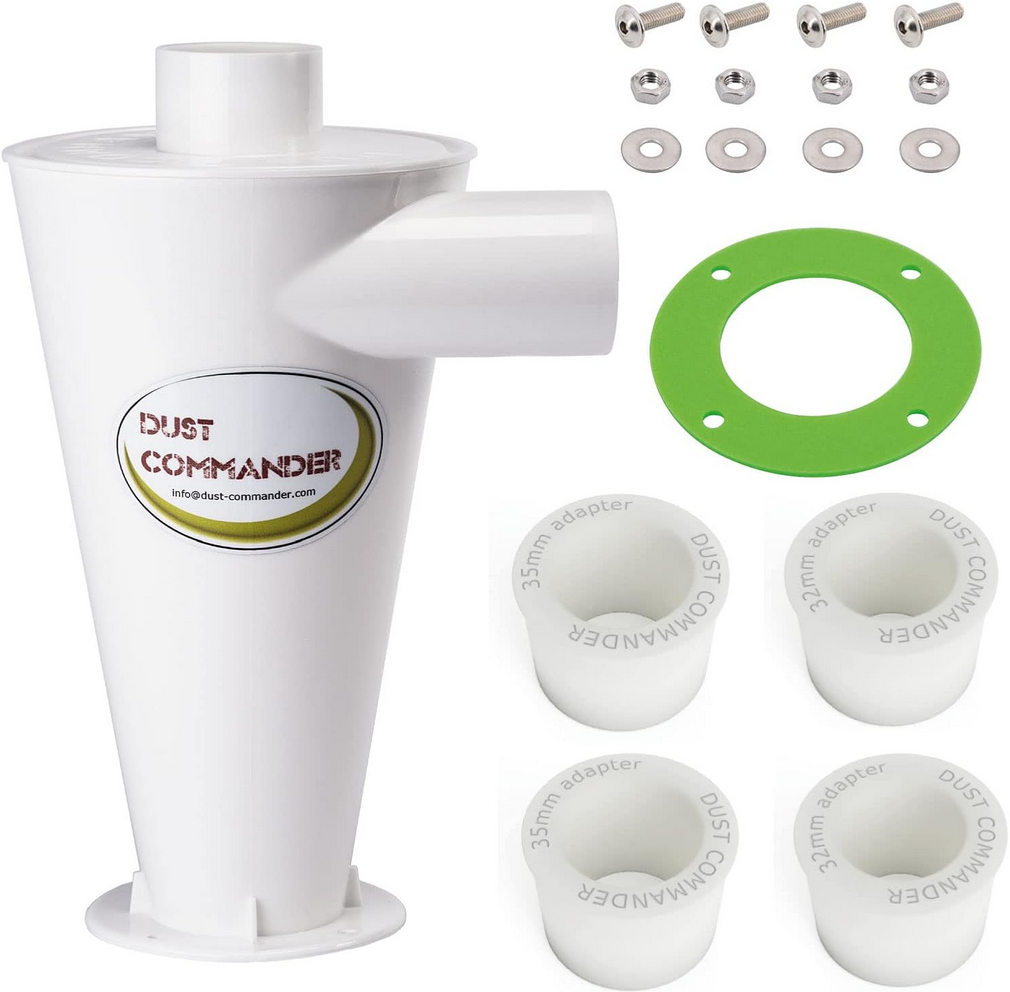

Een CNC machine maakt veel chips enof stof. Om je stofzuiger en filter langer mee te laten gaan doe je er goed aan een cycloon filter en een ton tussen te zetten. DIt is overigens voor elke houtafzuiging handig. Deze maat maakt gebruik van 50mm ingangen, dus met de standaard pvc bochten van de bouwmarkt sluit je de boel makkelijk aan. Ook hebben ze verloopstukken naar een aantal stofzuigers. Heb je de juiste maat verloop niet? Neem dan vooral contact op, dat kan ik zo voor je printen.
ps. Vergeet ook niet het overdrukventiel zodat de ton niet implodeert bij teveel onderdruk

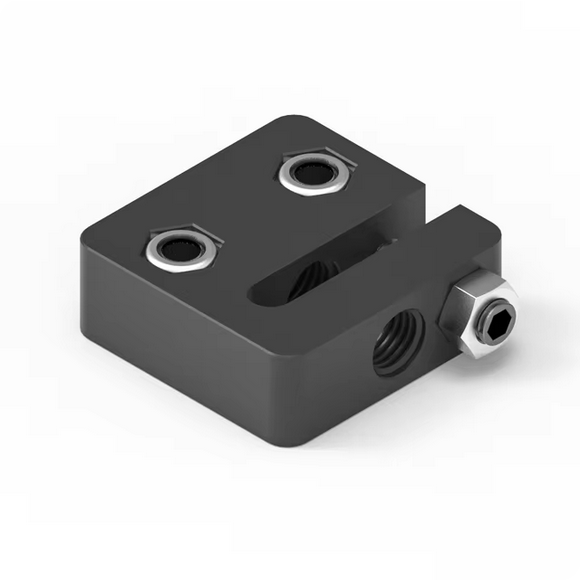

Backlash is de speling die aanwezig is wanneer de leadscrew die je assen beweegt van draairichting omkeert. Een Anti-Backlash block zorgt er voor dat die speling minimaal is. (Er blijft altijd enige speling noodzakelijk, anders kunnen onderdelen niet bewegen)
De oplossing die RatRig standaard in de machines heeft is met 2 losse blokjes die je op spanning moet zetten en dan vastschroeven. Dit is EN moeilijk EN moeilijk bereikbaar na installatie. Dit Anti-Backlash blok bestaat uit 1 stuk en is daarmee een stuk makkelijker op spanning te zetten en houden. Voor extra zekerheid vervang je maar 1 van de originele blokken ipv beiden.
De versie die je moet hebben is Anti Nut CNC, Pitch 2mm Lead 8mm. (4 stuks)
Standaard wordt de Stronghold geleverd met balvormige lagers voor de leadscrews.
Deze zijn nogal slijtage gevoelig en lijken hier eigenlijk niet voor gemaakt.

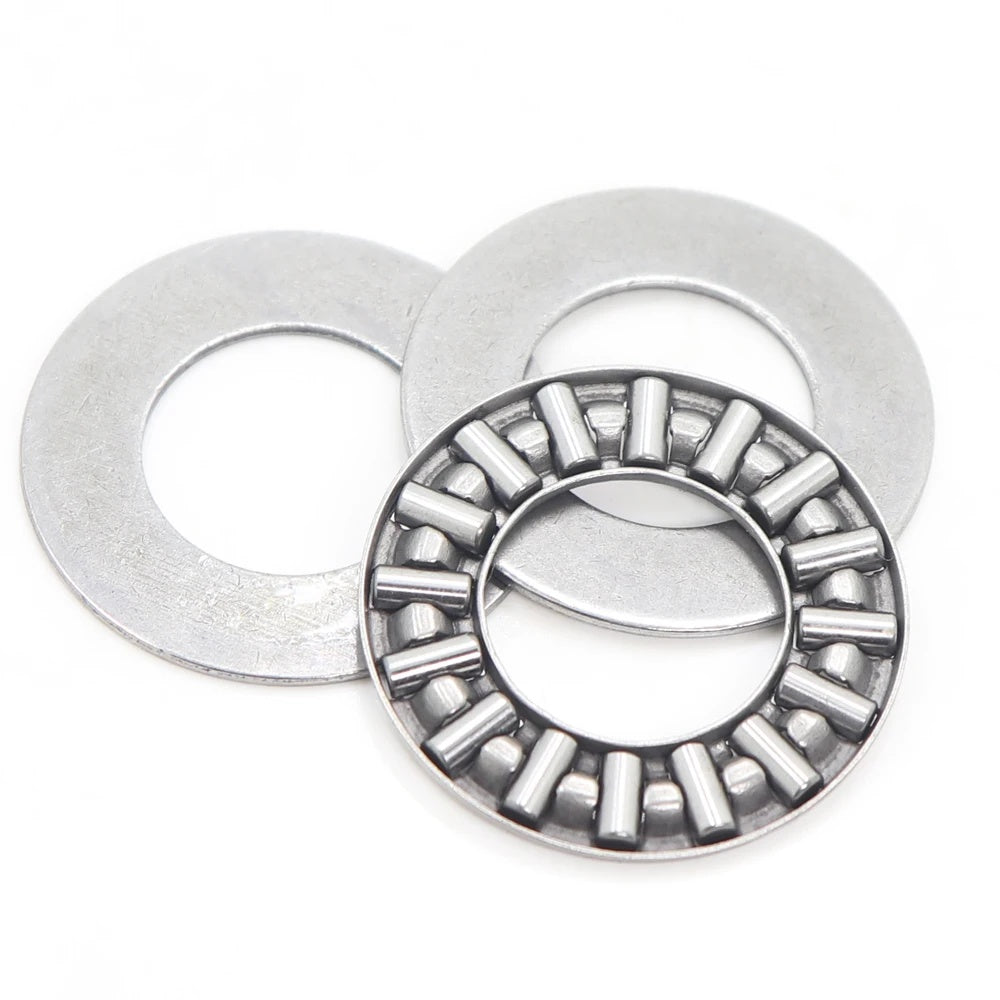

Ik heb ze vervangen voor deze AXK0819 naaldlagers, die een stuk soepeler lijken te lopen. Ook blijft het vet er beter tussen zitten.
(Let op; de lagers die je nodig hebt voor de radiale belasting blijven ongewijzigd)
